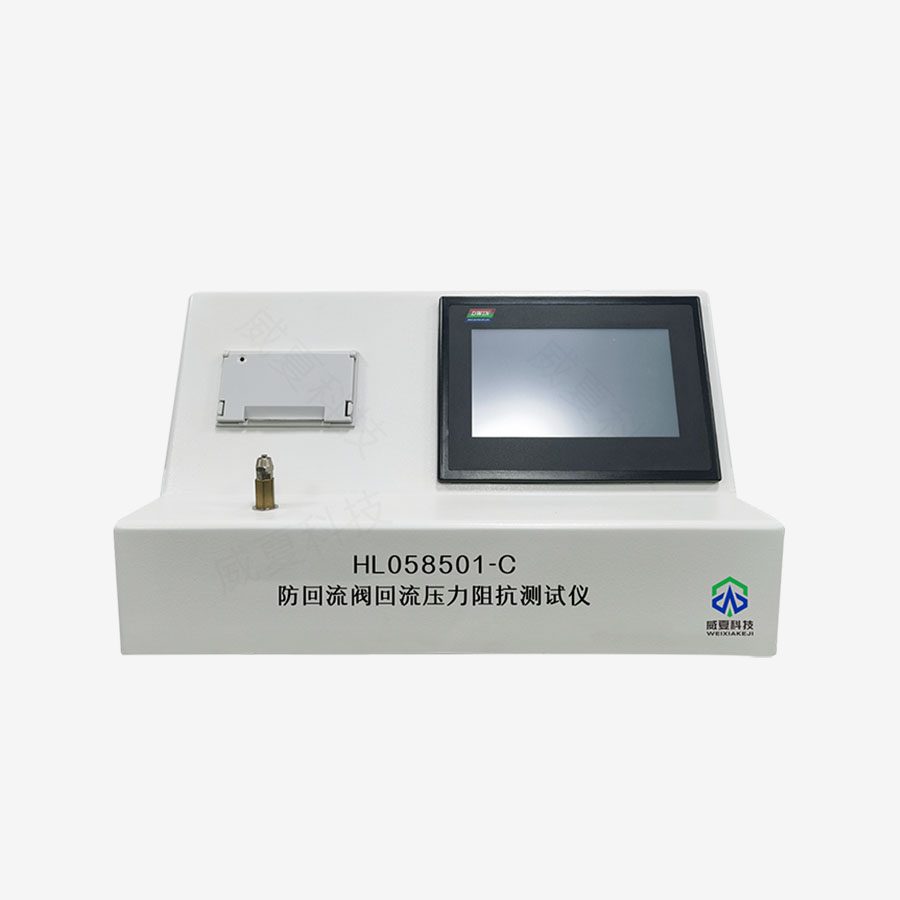

防回流閥（又稱止回閥）是一種允許流體（液體或氣體）僅在一個方向流動的閥門，用于防止回流。而防回流閥回流壓力阻抗測試儀就是檢測該閥門性能的儀器，它是根據《YY0585.4 - 2009壓力輸液設備用一次性使用液路及附件第4部分：防回流閥》標準中的相關條款研發設計制造的，各項技術性能和技術指標符合國家醫藥標準要求。

工作原理

基于先進的流體動力學原理和精密的測量技術，通過模擬實際工作場景中的壓力變化，對防回流閥的回流壓力阻抗性能進行精確評估。該設備通常由壓力控制系統、流量控制系統、數據采集與分析系統以及測試腔體等核心部分組成。

主要功能

壓力測試：能夠生成和控制不同的壓力條件，以測試防回流閥在不同回流壓力下的表現。

數據采集和記錄：實時采集和記錄測試數據，包括回流壓力、流量和阻抗等。

高精度與可靠性：采用高精度的傳感器和測量裝置，確保測試結果的可靠性和準確性。

自動化操作：許多現代測試儀配備自動化功能，能夠進行自動測試和數據處理，減少人為誤差。

友好的用戶界面：通常包括觸摸屏或軟件界面，便于操作和數據查看。

技術參數

以某型號為例，操作界面為簡體中文/英文；壓力輸出范圍高于當?shù)卮髿鈮海?kPa～350kPa，可任意設定壓力輸出值，檢定誤差不大于讀數的±1%；測試持續時間為0.1秒～999999.9分，誤差不大于±0.1S；觸摸屏為7英寸K600 + 內核/點陣式65色800*480分辨率。

使用方法

預處理：在進行正式測試前，需對防回流閥進行清洗和檢查，確保其內部無雜質、密封件完好無損，并按照制造商的推薦進行預安裝和調試。

設置測試參數：根據防回流閥的額定工作壓力、流量范圍以及特定應用需求，在測試儀上設置相應的測試參數，包括最大/最小工作壓力、流量步長、測試時間等。

安裝與密封：將待測試的防回流閥安裝到測試儀的測試腔體中，確保所有連接處緊密無泄漏。使用專用夾具或密封環，確保測試過程中的密封性。

啟動測試：啟動測試儀，進行回流壓力阻抗測試。測試儀會自動記錄測試數據，包括回流壓力、流量和阻抗等。

數據分析：利用測試儀的數據分析功能，對測試數據進行處理，計算防回流閥的回流壓力阻抗系數、泄漏率等性能指標，并與標準值或設計要求進行比對。
