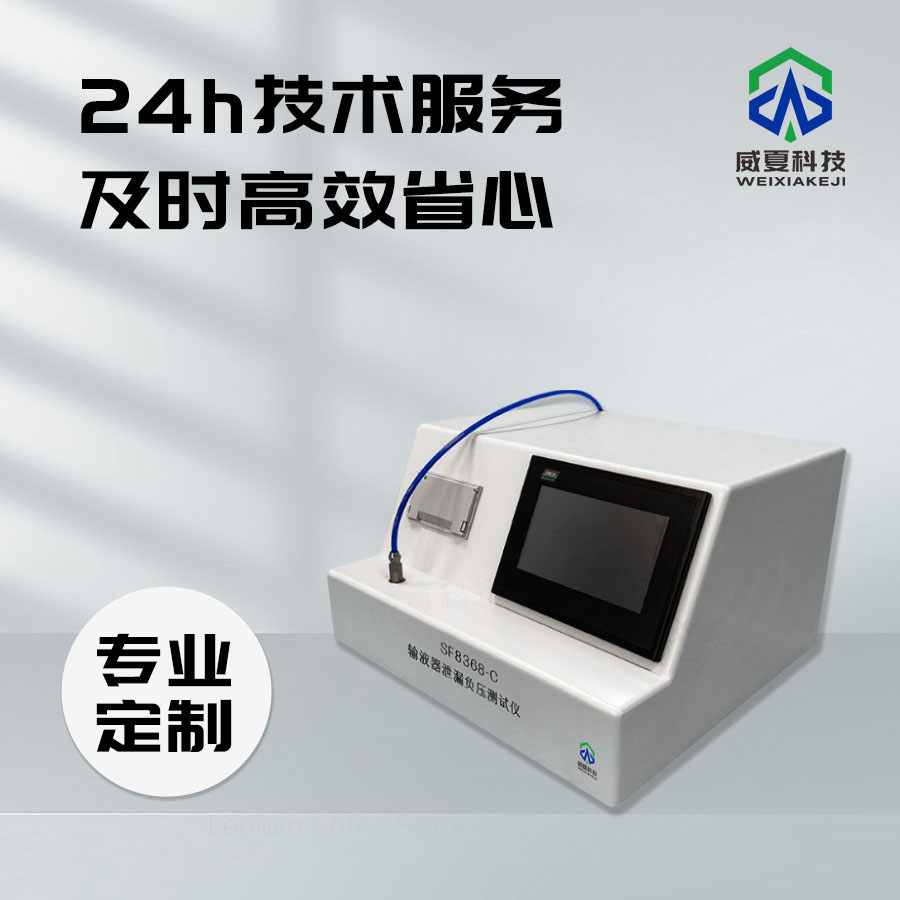

輸液器泄漏負壓測試儀是專門用于檢測輸液器在負壓條件下是否存在泄漏的專用儀器。

工作原理

主要是利用負壓檢測技術。一般步驟如下：

預處理：將待測輸液器安裝到測試腔室中，確保連接密封良好，并設置測試參數，如目標負壓值、測試時間等。

建立負壓環境：啟動負壓源，在測試腔室內建立一個預定的負壓環境，該負壓值通常根據相關標準設定，以模擬輸液器在實際使用中的負壓條件。

壓力監控：通過壓力傳感器實時監控測試腔室內的壓力變化。若輸液器密封性能良好，腔室內的壓力將保持穩定；若存在泄漏，腔室內的壓力會逐漸回升，控制系統根據傳感器的數據，實時調整負壓源，確保測試過程中的負壓環境穩定。

數據采集與分析：在測試過程中，傳感器將采集到的壓力數據傳輸?shù)娇刂葡到y(tǒng)，控制系統對這些數據進行記錄和分析，測試結束后，控制系統生成測試報告，詳細記錄壓力變化曲線和最終的測試結果。

結果判定：根據測試報告分析輸液器的密封性能，若測試過程中壓力保持穩定，則輸液器密封性能合格；若壓力發生明顯變化，則表明輸液器存在泄漏問題。

技術參數

以常見的 YS-SLN-10 輸液器泄漏負壓測試儀和 XLY-06S 輸液器泄漏負壓測試儀為例：

YS-SLN-10

真空壓力：0～-90kPa

傳感器精度：0.25 級

試驗時間：1s～999999s 任意設定

氣源壓力：≤0.8MPa

外形尺寸：360mm(l)×420mm(d)×180mm(h)

XLY-06S

測量范圍：0.01～0.25MPa

測量精度：±1%FS

保壓時間：1-9999s

氣源接口：Ф8mm 聚氨酯管

機器尺寸：430mm×330×170mm (長寬高)

使用方法

準備工作：檢查測試儀的電源線和接口是否完好，校準測試儀。保持測試環境清潔，溫度在 20-25℃。選取待測輸液器，確保無明顯外觀缺陷并清潔干凈。

連接樣品：將待測輸液器的接頭與測試儀的接口正確連接，確保連接牢固無泄漏，確認所有連接點密封良好，無松動。

設置參數：根據測試要求，設置測試儀的負壓參數，如負壓值、保持時間等，檢查并確認所設置的參數符合測試標準或規程。

啟動測試：按下啟動按鈕，開始負壓測試，在測試過程中，注意觀察測試儀的顯示屏和指示燈，確保測試正常進行。

記錄結果：測試結束后，記錄測試結果，如是否泄漏、泄漏量等。若測試儀具備數據存儲功能，可保存測試數據以便后續分析。
